从大块填充到精细引导：小颗粒去蛋白牛骨基质如何实现更优成骨？
在骨缺损修复领域，理想的骨移植材料不只是“填进去”，更是其能否被宿主识别、参与骨重塑，并最终引导新生骨组织完成对缺损的修复。
去蛋白牛骨基质（DBBM）是经高温锻烧生物骨制得的骨无机物有序晶体，保留天然骨小梁网状结构，因具有优异的生物相容性、骨传导性和生物活性，无抗原性和细胞毒性，被广泛研究和应用[1]。然而，当我们将去蛋白牛骨基质DBBM煅烧骨制备成颗粒时，一个关键问题浮现出来：颗粒的大小是否会影响其成骨效果？
截至目前，多项动物实验研究给出了明确答案：与传统的大颗粒（0.6-0.9mm）或中颗粒（0.3-0.6mm）相比，小颗粒（0.1-0.3mm）和混合颗粒（0.1-0.9mm）DBBM煅烧骨在引导新骨形成方面表现更佳[1][2]。
去蛋白牛骨基质DBBM：骨缺损修复的理想支架
在众多骨替代材料中，去蛋白牛骨基质DBBM煅烧骨为何值得关注？
理想的骨移植材料最好具有类似自然骨的连续微孔结构，以坚持和引导新骨不断向纵深生长沿伸，最后完成充填整块材料。
去蛋白牛骨基质DBBM主要成分是高纯度的羟基磷灰石，钙磷原子数量比为1.83:1，接近于人骨钙磷比值。更重要的是，DBBM煅烧骨保留了原有自然骨的连续多孔结构——骨小梁、小梁间隙及骨内管腔系统，具有高强度和大内表面积，起到支撑作用并为成骨细胞的黏附、迁移和血管的长入提供了稳定物理空间[3][4][5]。
此外，去蛋白牛骨基质DBBM经过高温煅烧后，可以彻底消除有机成分和抗原性，植入体内不会引发免疫排斥反应，生物相容性良好。同时，DBBM煅烧骨逐渐降解产生的钙、磷离子能够参与局部新骨形成，为骨改建提供原料[3]。
小颗粒DBBM：更早、更快骨引导的逻辑
为什么小颗粒能带来更快的成骨？探究这背后仿生学的逻辑。
理想的骨移植材料当具备良好的生物降解性，且材料降解速度需与组织再生速度相协调。如果降解太快，新生组织尚未长入，材料就已塌陷，无法起到支撑和引导作用；如果降解太慢，则会对新生组织的生长形成阻碍。
小颗粒恰恰找到这个平衡点。兔颅骨缺损实验研究显示：与其他组相比，小颗粒（0.1-0.3mm）组在术后3周和6周新骨形成积分光密度值显著更高，表明其早期引导成骨作用极强[1]。主要因为小颗粒拥有更大的比表面积，更易被体液浸润，有利于钙、磷离子的溶出，从而为成骨细胞的早期黏附和增殖提供了更活跃的微环境。

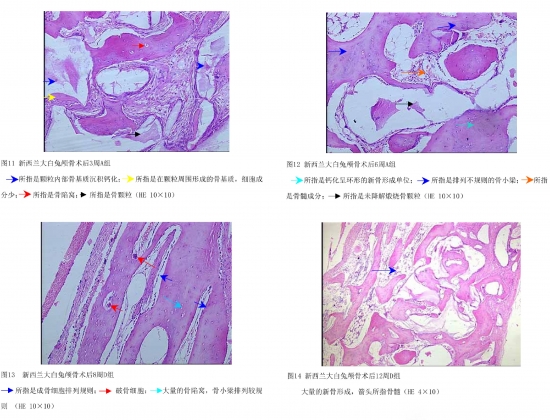

图片选自《煅烧骨的制备及煅烧骨颗粒大小对其引导成骨作用影响的实验研究》
混合颗粒DBBM：长期修复的更优解
混合颗粒的去蛋白牛骨基质优势在哪？
骨再生修复是一个漫长的过程，理想的骨移植材料既要更早更快引导成骨，也应当能够在整个愈合周期中持续提供支持。
上述研究同时发现，虽然早期小颗粒组表现最佳，但在术后8周和12周，混合颗粒组（0.1-0.9mm）的新骨形成量最终超过了小颗粒组，展现出更强的“后劲”[1][2]。这体现了“颗粒级配”的智慧。小颗粒降解快，其降解产物能参与局部新骨形成，加速了早期“从材料到新骨”的过渡；而其中混入的稍大颗粒，则能在修复后期继续充当支架，防止缺损区过早塌陷，保证了长期的骨修复效果。

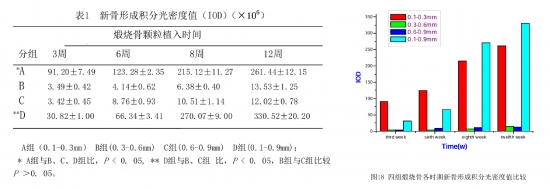

图片选自《煅烧骨的制备及煅烧骨颗粒大小对其引导成骨作用影响的实验研究》
骨移植材料产品研发和临床应用中，混合不同尺寸的颗粒，可以实现降解速度与新骨形成速度的动态匹配，是构建仿生骨支架材料的重要策略。
艾瑞金骨填充材料：精细化设计的创新“去蛋白牛骨基质DBBM”
对骨移植材料而言，真正重要的不是“留得越久越好”，也不是“消失得越快越好”。更理想的过程，是材料进入体内后，能够与周围组织形成良好的相容关系；在材料框架逐步降解的过程中，继续为新骨长入提供适宜的空间与界面。
艾瑞金骨填充材料，正是基于这一理念进行精细化颗粒设计DBBM。通过科学配比不同粒径的去蛋白牛骨基质DBBM煅烧骨颗粒，比表面积高、快速引导成骨，并能在修复中后期持续提供稳定支架支撑的能力，实现降解与成骨的动态平衡。
从“大块填充”走向“精细化颗粒设计”是提升骨移植材料临床价值的关键。湃生艾瑞金iRegene-oss用创新技术实践，打造效能更出众的去蛋白牛骨基质DBBM，赋能临床骨增量诊疗！。
[1]田小华，等。煅烧骨的制备及煅烧骨颗粒大小对其引导成骨作用影响的实验研究[D]. 吉林大学, 2006.
[2] 何钟勤，高心，田小华，等。煅烧骨颗粒大小对兔颅骨缺损引导成骨作用的影响[J]. 吉林大学学报(医学版), 2012, 38(01): 75-78.
[3] Katoh T, Sato K, Kawamura M. Osteogenesis in sintered bone combined with bovine bone morphogenetic protem.Clin Orthop,1993；28 (7):266-75.
[4] 马贵骧，韩翼，王艺明，等。天然型无机骨的制备及其成骨效应的实验研究。中国修复重建外科杂志。1996；10（1）：35.
[5] Peetz M. Characterization of xenogeneic bone material. In: Boyne PJ, editor. Osseous reconstruction of the maxilla and mandible. Chicago: Quintessence, 1997; 87-93.
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。
