O型圈沟槽尺寸设计：从原理到实战的专业指南
作为机械密封领域的核心元件,O型圈的密封性能90%取决于沟槽设计的合理性。一个看似简单的沟槽尺寸偏差,可能导致密封失效、设备泄漏甚至安全事故。本文将从密封原理出发,系统讲解O型圈沟槽的设计要点、标准规范和实战技巧,帮助工程师精准把控密封系统的可靠性。
一、O型圈密封的核心原理
O型圈通过安装后的弹性变形实现密封,其关键在于:
压缩率:O型圈截面直径压缩量与原始直径的百分比,直接决定密封压力和使用寿命
拉伸率:活塞密封中O型圈内径与轴径的比值,影响密封接触应力分布
填充率:O型圈体积与沟槽体积的比例,需为弹性变形预留足够空间
二、静态密封沟槽设计指南
静态密封(如法兰、端盖密封)对沟槽的宽容度较高,但仍需严格控制关键尺寸:
静态密封沟槽尺寸参考表
O型圈线径(mm)沟槽深度(mm)沟槽宽度(mm)推荐压缩率1.0-1.50.8-1.21.3-1.915%-25%1.6-2.51.3-2.02.0-3.215%-25%2.6-3.52.1-2.83.3-4.515%-30%3.6-4.52.9-3.64.6-5.815%-30%
设计要点
沟槽宽度需比O型圈压缩后的截面宽度大10%-20%,为橡胶变形预留空间
沟槽底部圆角半径建议0.1-0.3mm,入口边缘倒角15°-20°,避免安装损伤
表面粗糙度Ra≤0.8μm,防止O型圈磨损

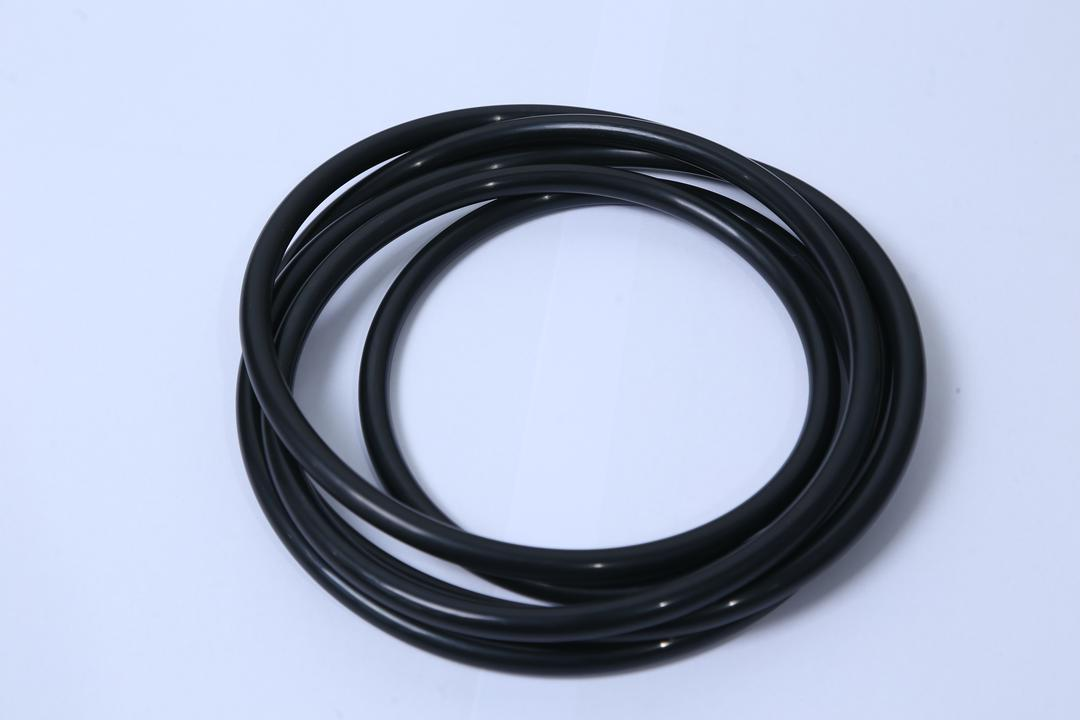

弗兆大尺寸衔接密封圈
三、动态密封沟槽设计要点
动态密封(如液压缸、活塞杆)对沟槽尺寸要求更为严苛,需平衡密封性能与摩擦磨损:
关键设计参数
压缩率:推荐10%-20%,低于静态密封以减少摩擦
沟槽宽度:比静态密封宽20%-30%,适应往复运动中的橡胶变形
径向间隙:根据压力等级严格控制,高压场合需加装挡圈
表面粗糙度:沟槽和配合面Ra≤0.4μm,降低摩擦系数
特殊工况处理
高压系统(>16MPa):在低压侧增加挡圈沟槽,防止O型圈挤出
高速运动(>0.5m/s):采用阶梯型沟槽设计,优化润滑效果
高温环境:选择氟橡胶等耐高温材料,适当降低压缩率
四、国内外标准体系解析
中国国家标准(GB/T)
GB/T 3452.1:O型圈尺寸系列
GB/T 3452.3:液压气动用O型圈沟槽尺寸(等同ISO 3601-3)
国际标准(ISO)
ISO 3601-1:O型圈尺寸系列
ISO 3601-3:沟槽尺寸标准
ISO 3601-4:挡圈设计规范
行业专用标准
航空航天:SAE AS4716、AS5857
汽车工业:SAE J120a、ISO 6194
日本工业:JIS B 2401
五、常见失效模式与解决方案
失效模式根本原因解决措施泄漏压缩率不足、间隙过大优化沟槽深度,控制配合间隙过度磨损压缩率过高、表面粗糙降低压缩率,提高表面光洁度挤出破坏间隙过大、压力过高减小配合间隙,加装挡圈永久变形压缩率过高、温度过高选择合适材料,优化沟槽尺寸
