非魔术，而是技术，“不倒”的“梯子”——CVLAB平衡梯项目

在很多人眼中,“自动平衡”似乎是一种接近“魔术”的存在:一个看似不稳定的结构,却能够始终保持直立不倒。

但在桂林理工CVLAB实验室,这不是魔术,而是扎实的工程技术与控制算法的成果。

今天,我们带大家认识一项有趣又硬核的作品——“平衡梯”。

一、它像梯子,但不是梯子乍一看,“平衡梯”就像一架简化版的小梯子,但它并不是用来攀爬的工具,而是一套完整的自平衡控制系统。本质上,它是一个“站得住”的工程装置。

二、它是如何实现自平衡的?

“平衡梯”的核心在于一套经典控制系统:传感器 + 数据融合 + PID控制 + 电机驱动。

1.姿态感知:通过MPU6050传感器实时采集倾角和角速度；

2. 数据处理:将数据输入PID控制器,计算误差并输出控制量;

3. 执行控制:驱动电机快速调整姿态,使系统恢复平衡。

整个过程不断循环,实现快速、平稳、精准的自平衡效果。

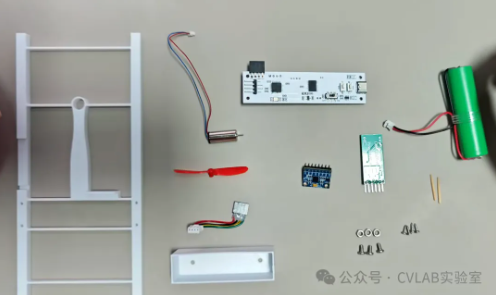

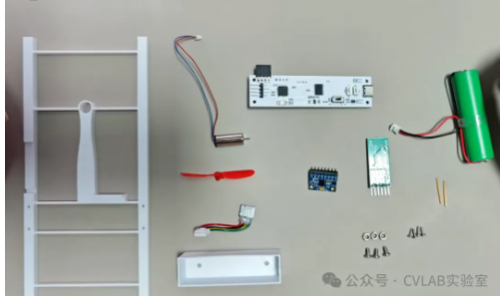

三、系统组成

“平衡梯”包含多个关键模块:

- 主控电路板

- MPU6050姿态传感器

- 电机与螺旋桨

- 电池供电系统

- 通信模块

本质上,它是一个微型智能控制系统。

四、项目价值

1. 教学价值:将抽象的PID控制理论转化为直观系统;

2. 实践价值:涵盖嵌入式开发、电机控制与传感器应用;

3. 趣味性:动态平衡效果增强展示性;

4. 拓展性:可扩展至机器人与智能控制领域。

五、持续优化

目前,“平衡梯”仍在不断优化中。随着算法、结构与功能的升级,其稳定性与应用价值将进一步提升。

结语

这不是魔术,而是技术的力量。在CVLAB实验室,每一项作品都是理论与实践结合的结晶。“平衡梯”不仅是一项项目,更是工程思维与创新能力的体现。

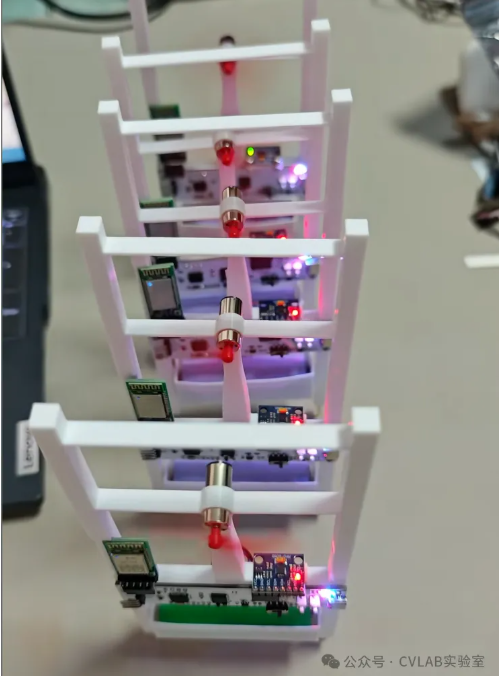

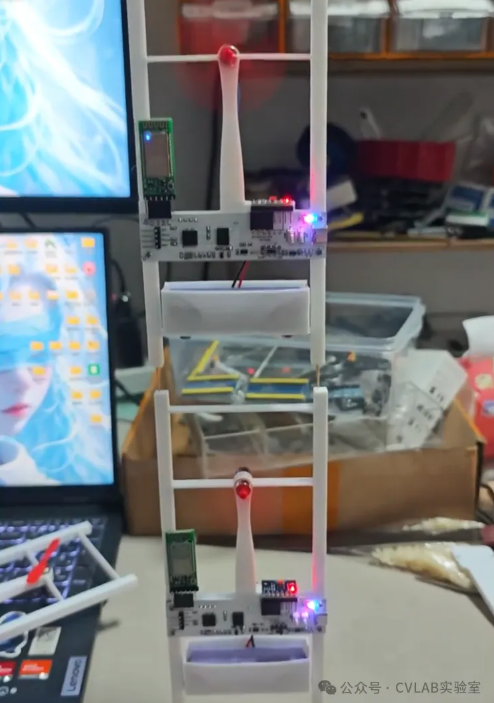

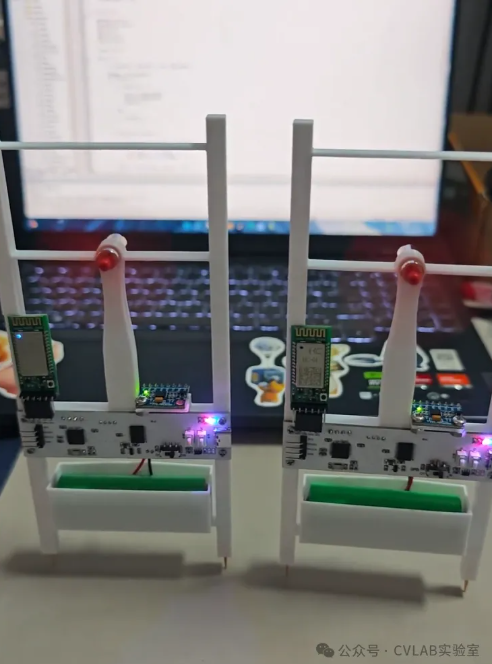

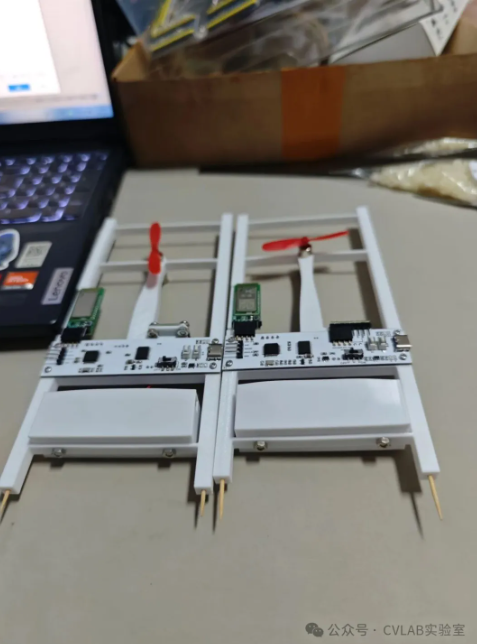

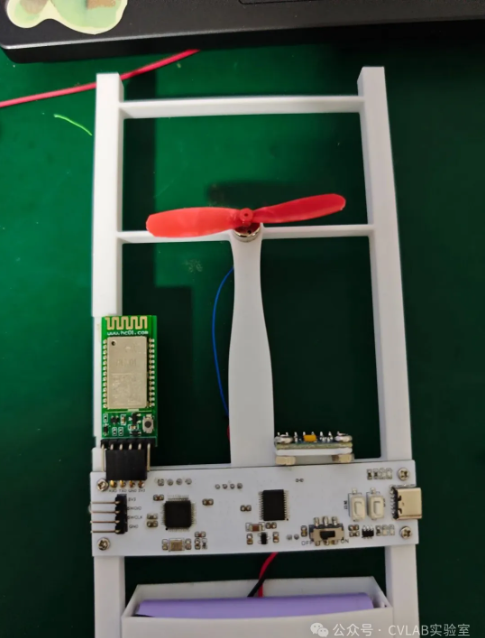

项目展示图片

（张锦峻 李研曌 林大玮 黄莉莉 王正伟）
