中国民航大学光驭精测白光轮廓仪落地半导体车间实录

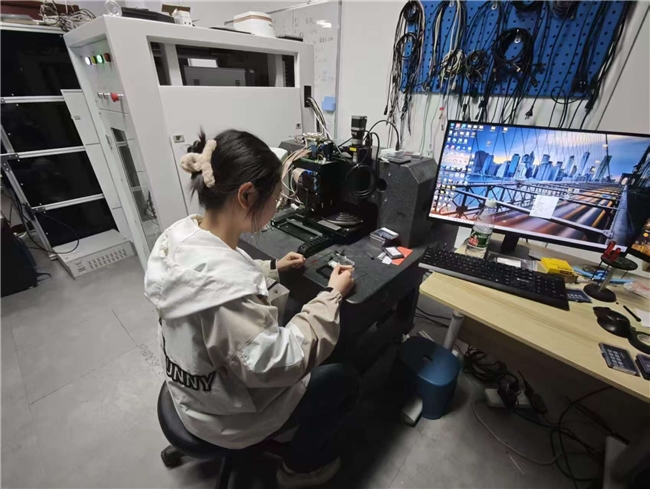

在苏州某芯片封装厂的洁净车间里,一台约半人高的银色设备正发出轻微的蜂鸣声。机械臂将承载12英寸晶圆的载具平稳送入检测区,镜头在距表面35毫米处开始扫描。操作员王工紧盯屏幕,三维形貌图上逐渐显现出深宽比达5:1的沟槽结构。“过去检测这种3D封装结构,必须拆下部件送交实验室,单次耗时6小时以上,”他手指划过实时成像区域,“现在产线不停机,20分钟就能完成全片扫描。”这台编号GYC-1000的长距白光轮廓仪,由光驭精测团队历时三年研发,其突破性的工作距离使国产光学测量设备首次实现半导体产线集成。

传统白光轮廓仪受限于干涉物镜的物理结构,有效工作距离普遍小于5毫米。2022年,长江存储技术团队在28纳米DRAM芯片蚀刻工艺中遭遇瓶颈:深沟槽底部的微裂纹无法在线检测,每月因拆解腔体导致的停产损失超百万元。光驭精测负责人李雨航带领团队重新解构光路,采用Linnik分体式干涉架构——将参考光路与测量光路分离,通过优化物镜组曲率与偏振分光棱镜间距,将工作距离拓展至35毫米。这一改进需克服光程差补偿难题,团队创新性地在参考臂加入可调谐液晶相位调制器,使干涉条纹对比度提升至0.92(行业标准为0.85)。

产线验证阶段暴露出严峻挑战。车间环境振动导致干涉条纹持续抖动,第七次现场测试时成像失败率高达40%。团队引入激光多普勒稳频技术,在光学平台加装三轴加速度传感器实时捕捉振动频谱,并开发自适应补偿算法。当检测到10-200Hz机械振动时,系统自动调整压电陶瓷促动器相位,将条纹漂移控制在λ/20以内(λ=600nm)。2023年9月,设备在强振环境(0.8g加速度)下成功捕捉到0.15微米深的沟槽缺陷,连续72小时测量稳定性达98.7%。中芯国际技术总监周明华在验收报告中指出:“该设备使蚀刻工艺监控周期从48小时缩短至2小时,产线综合停机时间减少70%。”

目前GYC-1000已在三家半导体企业部署,累计完成超2万次在线检测。在无锡某功率器件工厂的应用显示:其35毫米工作距离可兼容98%的腔体检具,较进口设备(最大工作距15毫米)减少工装改制成本80%。李雨航透露,团队正与成都某光学器件厂联合开发专用物镜,采用国产熔融石英替代进口SF11玻璃,预计将核心光学部件成本降低45%。“明年目标是将设备单价控制在进口产品的50%以内。”
